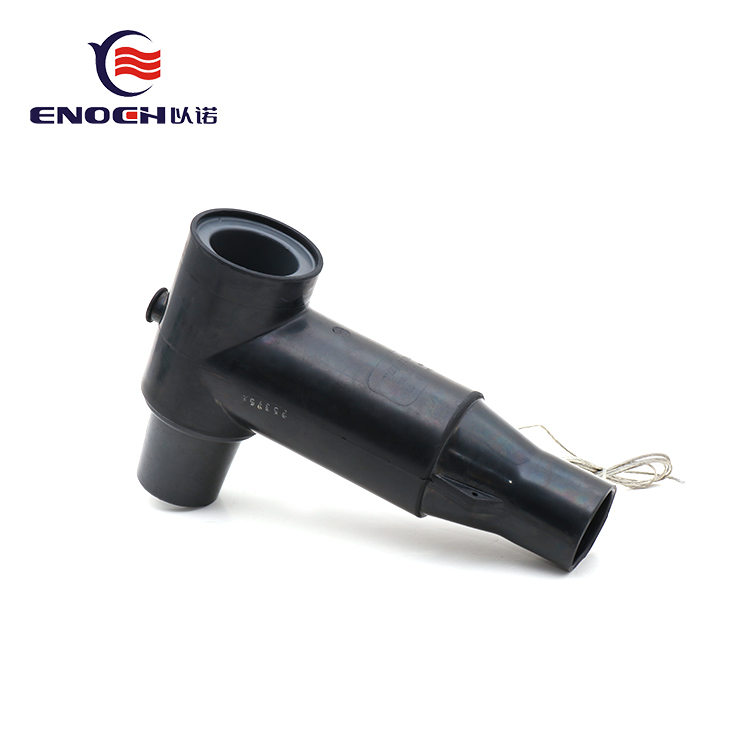

Der trennbare 12/24KV 630A-T-Rückverbinder wird zum Anschluss von Polymerkabeln an Geräte wie Transformatoren, Schaltanlagen und andere Geräte verwendet. Der 12/24KV 630A trennbare T-Back-Stecker kann in 12-kV-Systemen und in Tür- oder Außenanwendungen verwendet werden. Auch der trennbare 12/24KV 630A T-Rückverbinder wird für alle Polymerkabeltypen (XLPE, EPR usw.) mit Kupfer- oder Bimetallleitern verwendet.
Der trennbare 12/24KV 630A T-Rückverbinder kann zusammen mit dem T-Vorderverbinder und einigen anderen Rückverbindern verwendet werden. Der 12/24KV 630A trennbare T-Rückverbinder kann mehr Zweige bereitstellen und der 12/24KV 630A trennbare T-Rückverbinder kann nicht zusammen verwendet werden Decken Sie mit der Buchse direkt die hintere Schutzkappe am Ende der Blindabdeckung ab.
Zhejiang ENOCH electric co.,ltd hat sich dem Streben nach qualitativ hochwertigen, feinen, schönen, neuen Produkten verschrieben. Der 12/24KV 630A trennbare T-Back-Stecker verfügt über äußerst wettbewerbsfähige Produktpreise und Liefergeschwindigkeit sowie perfekte Servicequalität, um dies zu erreichen der Zustand „So gut wie es geht“. Wir unterstützen Mindestbestellmengen und bieten kostenlose Testversionen neuer Produkte an. Wissenschaftlicher Managementmodus, solide Qualitätskontrolle garantiert das System ISO9001: 2000 und die Erfahrung im Produktkreislaufbetrieb der letzten 20 Jahre. Sorgen Sie dafür, dass der trennbare 12/24KV 630A T-Rückverbinder in zahlreichen Projekten weit verbreitet ist.
Der 12/24KV 630A trennbare T-Back-Stecker mit exquisiter Technologie, exquisiter Technologie, optimiertem Verkaufskonzept, gutem Ruf hat bei Kunden und Anwendern Lob gewonnen; In den letzten Jahren hat Zhejiang ENOCH Electric Co., Ltd. die Produktionskapazitäten kontinuierlich ausgebaut, die technische Stärke weiter ausgebaut und bereits einen „Benign Enterprise Operation Mechanism“ gegründet. Und erhielt den Inspektionsbericht vom Quality Inspection and Test Center for Equipment of Electric Power. Begrüßen Sie die aufrichtige Zusammenarbeit zwischen in- und ausländischen Händlern und schaffen Sie eine großartige Zusammenarbeit.
Bewertungsübersicht |
|
Artikel |
24kV |
Dauerbetriebsspannung |
12/20kV 17/20kV |
AC-Spannungsfestigkeit |
55kV/5min |
DC-Spannung standhalten |
78kV/15min |
1,5/50μs Stoßspannungsfestigkeit |
125 kV |
ï¼10PC Teilentladungsspannung |
20kV |
Alle Parameter des 12/24KV 630A trennbaren T-Back-Steckers entsprechen den Anforderungen und sind qualifiziert.
Der trennbare 12/24KV 630A T-Rückverbinder bietet eine vollständig abgeschirmte und vollständig tauchfähige trennbare Verbindung, wenn er mit der richtigen Buchse oder dem richtigen Stecker verbunden wird. Unter bestimmten Umständen kann ein trennbarer T-Rückverbinder mit 12/24KV 630A verwendet werden. Eingebauter kapazitiver Testpunkt zur Bestimmung des Schaltkreisstatus oder zur Installation einer Fehleranzeige. Keine Mindestanforderungen an den Phasenabstand. Der 12/24KV 630A trennbare T-Rückverbinder für die Montage kann vertikal, horizontal oder in einem beliebigen Winkel dazwischen erfolgen.

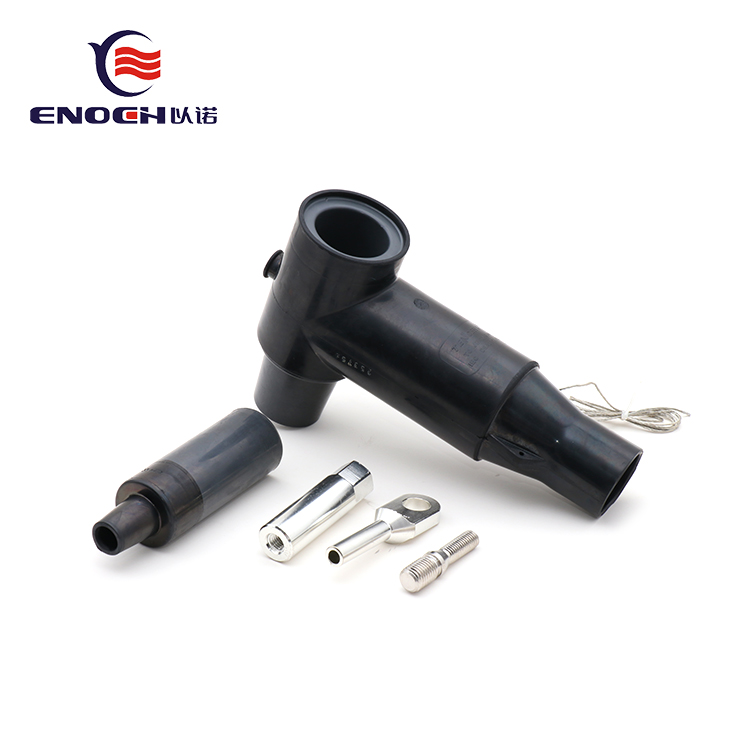

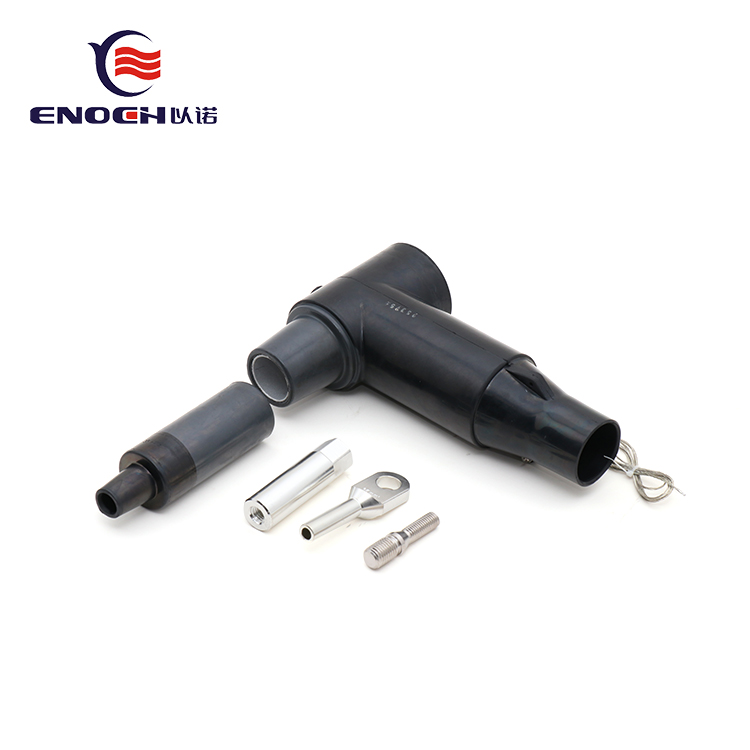

Die 12/24KV 630A trennbaren T-Rückverbinder sind in einem robusten Polyethylenbeutel verpackt. Jedes Kit enthält:
1 |
Standardmäßiger 12/24KV 630A trennbarer T-Rückverbinderkörper |
2 |
Bimetall- oder Kupfer-Kompressionslasche |
3 |
Bolzen+Hes-Mutter+Unterlegscheibe+Federscheibe |
4 |

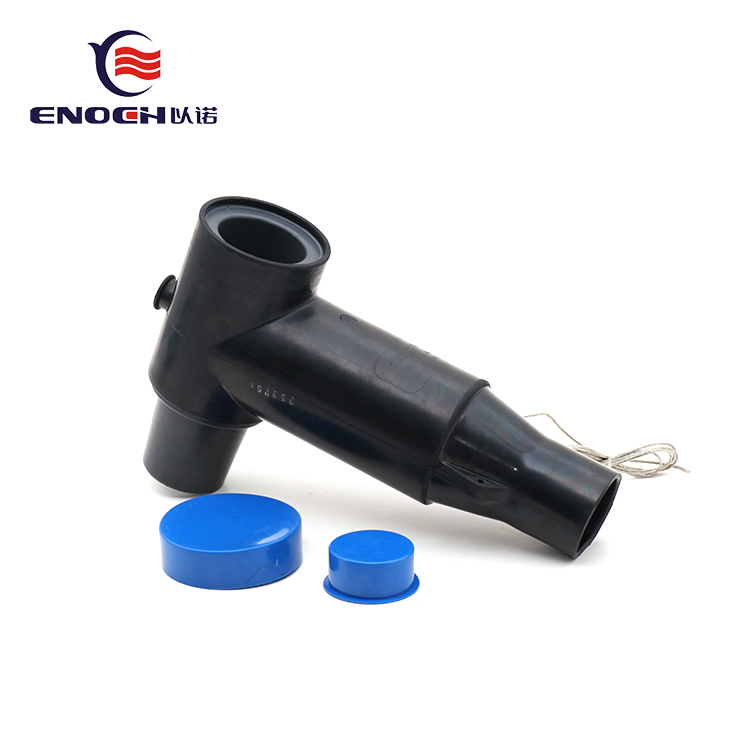

Isolierstopfen + leitfähige Gummikappe |
5 |
Kabeladapter |
6 |
Silikonschmiermittel |
7 |
Installationsanleitung |
8 |
Sauberes Papier |
Bitte informieren Sie das Verkaufspersonal vor dem Kauf über die Kabelbereiche (Isolierungsdurchmesser) und die Querschnittsfläche des Leiters.
Kabelbereiche (Isolierungsdurchmesser) |
||
Kabelbereichscode |
Zoll |
Millimeter |
A |
0,700-0,920 |
17.8-23.1 |
B |
0,780-0,925 |
19.8-23.5 |
C |
0,898-1,043 |
22,8-26,5 |
E |
0,925-1,028 |
23.5-26.1 |
G |
1.043-1.161 |
26,5-29,5 |
K |
1.161-1.280 |
29,5-32,5 |
Leitercodetabelle |
||||
Dirigentenkodex |
Konzentrisch oder komprimiert |
Kompakt oder massiv |
||
AWG oder kcmil |
mm2 |
AWG oder kcmil |
mm2 |
|
01 |
#6 |
- |
#4 |
- |
02 |
#4 |
- |
#3 |
25 |
03 |
#3 |
25 |
#2 |
35 |
04 |
#2 |
35 |
#1 |
- |
05 |
#1 |
- |
1/0 |
50 |
06 |
1/0 |
50 |
2/0 |
70 |
07 |
2/0 |
70 |
3/0 |
95 |
08 |
3/0 |
95 |
4/0 |
- |
09 |
4/0 |
- |
250 |
120 |
10 |
250 |
120 |
300 |
- |
1. KOMPRESSIONSANSCHLUSS. Standard-Kupfer- oder optional Bimetall-Druckfahnen sind so dimensioniert, dass eine kühl laufende Verbindung mit maximaler Stromübertragung gewährleistet ist.
2. HALBLEITENDER EINSATZ. Der präzisionsgeformte peroxidgehärtete halbleitende Einsatz sorgt für eine koronafreie elektrostatische Abschirmung des Kompressionssteckers.
3. HALBLEITENDES SCHILD. Die präzisionsgeformte peroxidgehärtete halbleitende Abschirmung gewährleistet die Kontinuität der Erdungsabschirmung.
4. ISOLIERSCHICHT. Hochwertige peroxidgehärtete EPDM-Isolierung wird im eigenen Haus gemischt und formuliert, um eine vollständige Kontrolle der Gummieigenschaften zu gewährleisten.
5. KABELADAPTER. Der geformte Kabeladapter, der für Kabelisolationsdurchmesser von (16,3 mm bis 29 mm) von 0,642 Zoll bis 1,142 Zoll ausgelegt ist, sorgt für eine Zugentlastung des abgeschlossenen Kabels.
6. SCHNITTSTELLE. Schnittstelle Typ C-630A gemäß CENELEC EN 50180 und 50181.
7. STUD. Verzinkter Stahlbolzen mit Gewinde.
8. LEITFÄHIGE GUMMIKAPPE. Stellen Sie ein vollständiges Erdungssystem bereit.
9. ISOLIERSTECKER. Das Echtzeit-Temperaturfeld des Sammelleiters wird mithilfe eines Wärmesensors im Inneren des Steckers realisiert und bietet außerdem eine hervorragende elektrische, thermische und mechanische Zuverlässigkeit.
10. Lasche für Abflusskabel. Die Erdungsdrahtlaschen bieten einen praktischen Anschlusspunkt für den Erdungsdraht, um die Erdung der Steckerabschirmung sicherzustellen.
1. Hervorragende Qualität
Unsere 12/24KV 630A trennbaren T-Back-Steckverbinder werden von externen Energielaboren gemäß IEC-Standards getestet. Das Unternehmen hat die ISO9000-Zertifizierung für Qualitätssicherungssysteme und Umweltschutz erhalten.
2. Professionelle Dienstleistungen
Wir haben fortgeschrittene Forschung im Bereich der Herstellung von 12/24KV 630A trennbaren T-Rückverbindern betrieben. Um die Qualität und das Serviceniveau zu verbessern, absolvierten unsere Mitarbeiter die QC-Schulung und richteten eine spezielle Inspektionsabteilung ein.
3.Leistungsstarke Technologie
Zhejiang ENOCH Electric Co., Ltd. verfügt über eine eigene Fabrik und verfügt über 20 Jahre Erfahrung im Bereich Stromanschlüsse.
Neben unseren bestehenden Produkten können wir verschiedene Produkte nach Kundenzeichnungen oder Mustern herstellen. Im Frühstadium werden wir ausführlich mit Ihnen kommunizieren. Nachdem das Produkt bestätigt wurde, geben wir dem Kunden vor der Produktion ein Muster der Ware. Wenn der Kunde dies bestätigt, führen wir die Produktion durch. Wenn es irgendwelche Qualitätsprobleme gibt, werden wir es lösen. Unser Ziel ist es, ehrlich zu sein, Aufrichtigkeit und Versprechen zu haben, harmonisch und altruistisch – deshalb entscheiden sich die Kunden für uns und glauben uns.
F1: Können Sie die Steckverbinder/Buchsen entsprechend unserer Größe entwerfen?
A1:Ja
F2: Ist OEM akzeptabel?
A2:Ja
F3: Sind Sie ein Handelsunternehmen oder ein Hersteller?
A3: Wir sind ein Hersteller.
F4: Wie lang ist Ihre Lieferzeit?
A4: Basierend auf der Menge.
F5: Wo befindet sich Ihre Fabrik?
A5: Stadt Lishui, Provinz Zhejiang, China.
